Редактор векторной графики XFig


Существует множество графических редакторов для работы с векторными изображениями, т. е. изображениями, которые можно представить в виде комбинации простейших геометрических фигур (прямых, кривых, эллипсов, прямоугольников и т. д.). Рассмотрим один из них - XFig.


Этот графический редактор предназначен для работы в операционной системе Linux. Описание редактора соответствует версии редактора XFig, встроенного в графическую оболочку KDE. Запуск редактора производится командой xfig или выбором соответствующего пункта в главном меню KDE.

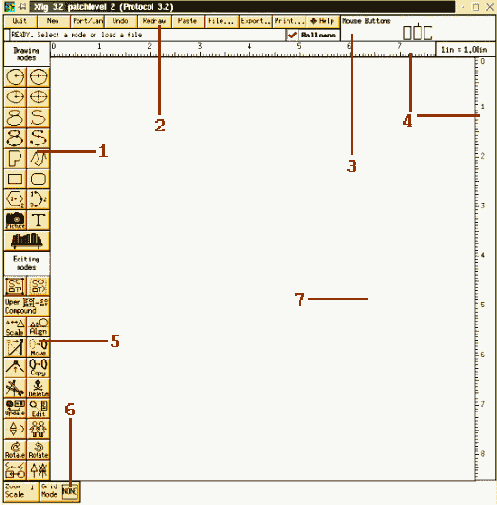

Основное окно редактора содержит четыре панели управления. На рисунке они обозначены цифрами 1, 2, 5 и 6, горизонтальную и вертикальную линейки - 4, рабочую область (рабочее окно) - 7 и небольшую вспомогательную диаграмму - указатель функций мыши - 3.

Рабочее окно - аналог холста художника, оно предназначено для рисования. Выбрав инструмент, укажите щелчком мыши место размещения нового объекта и начните создание рисунка.

Указатель функций мыши предназначен для вывода информации о назначении каждой из трех кнопок мыши, в зависимости от выбранного инструмента или состояния редактора.

Команды, ассоциированные с кнопками мыши, отображаются рядом с тремя прямоугольниками, соответствующими трем кнопкам мыши.


Если какая либо из клавиш не имеет в данный момент надписи, то это означает, что она сейчас не задействована.

Если средняя кнопка мыши не функционирует по каким-либо причинам, то для ее замены используется одновременное нажатие левой и правой кнопок.

Граничные линейки отражают изменение координат курсора при перемещении его по рабочей области и помогают пользователю в визуальном определении точных размеров фигур. Когда курсор мыши перемещается по рабочей области, следом за ним постоянно перемещаются два треугольных маркера, показывающие позицию курсора мыши, - один по вертикальной линейке, а второй по горизонтальной. Единицы измерения, отображаемые на линейках, устанавливаются кнопкой в правом верхнем углу пересечения линеек.

Линейки также используются для перемещения холста.
