Построение графиков

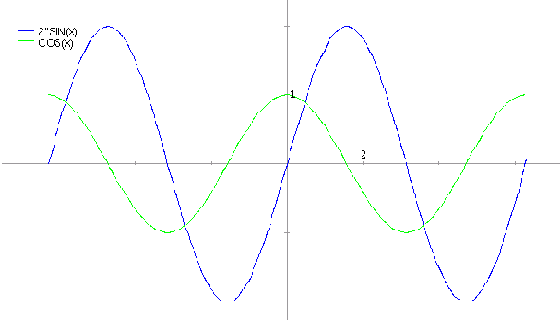

Графики строятся при помощи функции plot2d, например,

(C1) plot2d([2*sin(x), cos(x)], [x, -2*%PI, 2*%PI]);


увеличить изображение

Для построения изображений трехмерных объектов используется функция plot3d. Вот как, например, запишется функция для рисования листа Мебиуса:

(C2) plot3d([cos(x)*(3+y*cos(x/2)), sin(x)*(3+y*cos(x/2)), y*sin(x/2)], [x,-%pi,%pi],[y,-1,1],['grid,40,15]);


В левом верхнем углу рисунка находится меню (появляющееся при подведении курсора). Оно содержит ряд опций для сохранения рисунка и его преобразований. Ниже приводятся два рисунка, соответствующие рассматриваемой с разных точек римановой поверхности.

(C3) Plot3d(r^.33*cos(th/3),[r,0,1],[th,0,6*%pi], ['grid,12,80], ['transform_xy,polar_to_xy], ['view_direction,1,1,1.4], ['colour_z,true]);
